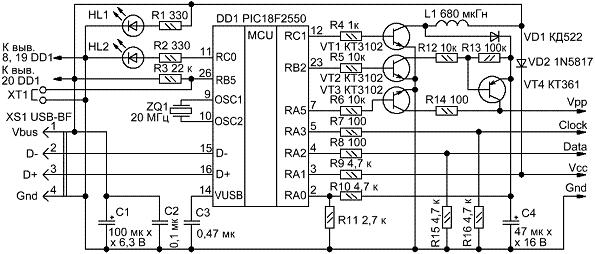

Многим интересно собирать разные самоделки на PIC контроллерах. например как: Малыш FM2 или другие. Но PIC-требует прошивки в него индивидуальной программы, а программаторы с каждым днем все дорожают. Ниже представлена схема для самостоятельной сборки USB программатора PicKit2 lite своими руками.
Если вы начинающий и прошивка этого микроконтроллера для вас в новинку,самым простым вариантом будет попросить кого то или на ближайшем радио-рынке всегда есть ребята которые не дорого прошьют его вам. Зато потом с таким программатором,все дороги перед вами открыты.
Некоторые детали не смог достать согласно схеме, а именно:
кт3102-заменил на ВС547
Дросель 680мкГн- заменил на 560мкГн
При проверке все заработало с первого раза, пробная прошивка PIC16F628 прошла успешно.
Pickit3 программатор
Пользовался программой PICkit2V2
Файл платы и прошивки Скачать
Плату следует открывать в программе Layout 6

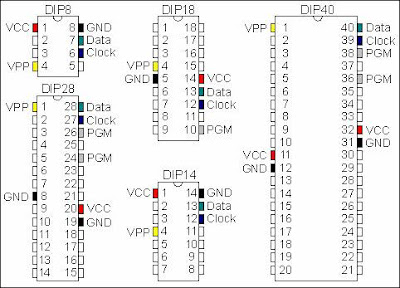

Схема подключения микроконтроллеров
